智慧水務解決方案

1、公司簡介

懷化智信能源科技有限公司是懷化建南機器廠有限公司的全資子公司。公司注冊資金為5180萬元，是湖南省屬高科技民營企業，是湖南省屬高科技民營企業是湖南省屬高科技民營企業是湖南省屬高科技民營企業主要從事智能水表和智能電表的研發、生產和銷售。

公司秉承軍工傳統和軍工品質，致力于智能儀器儀表的研制和生產，截止目前，公司年生產電能表生產能力已突破500萬臺，水表生產能力超過100萬臺。

懷化建南機器廠有限公司創建于1970年，前身為國營建南機器廠（軍工4507廠），屬國有大型軍工科技企業，2007年公司經過國企改制，通過資產重組及股權變更，更名為懷化建南機器廠有限公司。

公司的發展得到了國家、部委、省市各級領導的關心和重視，趙紫陽、江澤民、胡錦濤、朱镕基等國家領導人都曾親臨公司視察指導。公司一貫傳承“為客戶創造價值，以創新贏取生存”的核心經營理念，用科技推進企業發展，以質量超越顧客期望，不斷強化產品及服務的創新，為創建一流的儀表供應商而努力。

2、智慧水務綜合分析

2.1 概述

智慧水務利用新一代信息技術，通過傳感器技術、網絡和移動系統與水務信息系統的結合，構建成智能感知、智能仿真、智能診斷、智能預警、智能調度、智能處置、智能控制和智能服務全方位的水務管理系統?！爸腔鬯畡?wù)”是智慧城市建設的重要組成部分，旨在提升水務管理和服務的水平，為城市的發展提供更好的支撐，有效提升城市智慧建設和宜居能力

2.2 趨勢分析

據中國產業調研網發布的《2015年版中國智慧水務市場現狀調研與發展趨勢分析報告》顯示，2015年4月16日，萬眾矚目的《水污染防治計劃》發布，水務市場將產生5萬億增額，未來5年、10年中國水務市場將呈現出空前絕后的火爆格局，面對如此競爭激烈的戰況，如何立足為本，具有行業核心競爭力成為水務企業正在思考或正在探索的課題！那么作為傳統的水務行業，能否借助“互聯網+”技術新趨勢“物聯網、云計算、大數據”在“互聯網+水務“的風口騰飛呢？

2015年版中國智慧水務市場現狀調研與發展趨勢分析報告對我國智慧水務行業現狀、發展變化、競爭格局等情況進行深入的調研分析，并對未來智慧水務市場發展動向作了詳盡闡述，還根據智慧水務行業的發展軌跡對智慧水務行業未來發展前景作了審慎的判斷，為智慧水務產業投資者尋找新的投資亮點。

3、解決方案

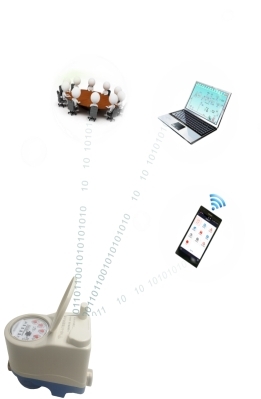

3.1 用戶端解決方案

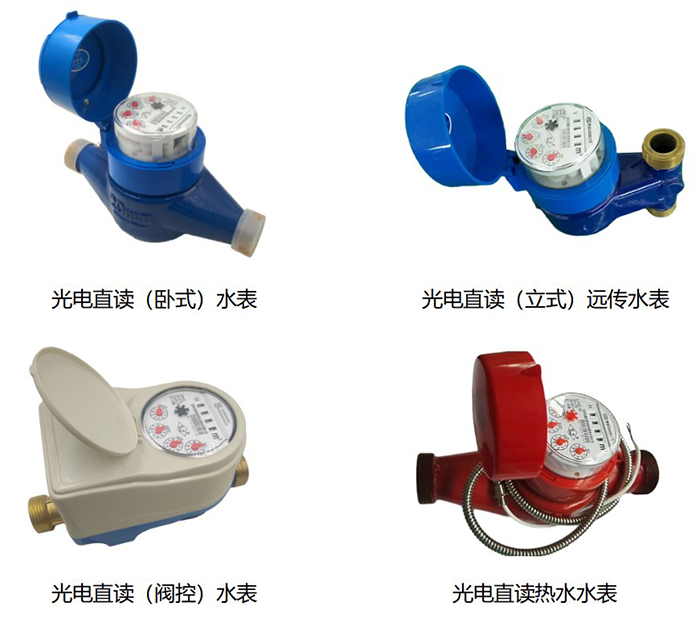

3.1.1 LXSZ型光電直讀有線遠傳水表

3.1.1.1 概述

LXSZ 型直讀式有線遠傳水表 （以下簡稱直讀式遠傳水表）是針對日常用水的實際需要，自行研制的一款便于遠程抄表及控制的直讀式遠傳水表。它采用M-BUS/RS485總線方式通訊，實現水表使用水量的遠程直讀，有效地避免了管理部門上門抄表。本產品還具備閥門控制功能（可選），方便管理部門對直讀式遠傳水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了生產力。

本直讀式遠傳水表，符合GB/T778-2007《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T224-2012《電子遠傳水表》的技術要求。通信規約遵循CJ/T188-2004《戶用計量儀表數據傳輸技術條件》或DL/T645-1997《多功能電能表通信協議》的要求，也可根據客戶需求定制通信協議。

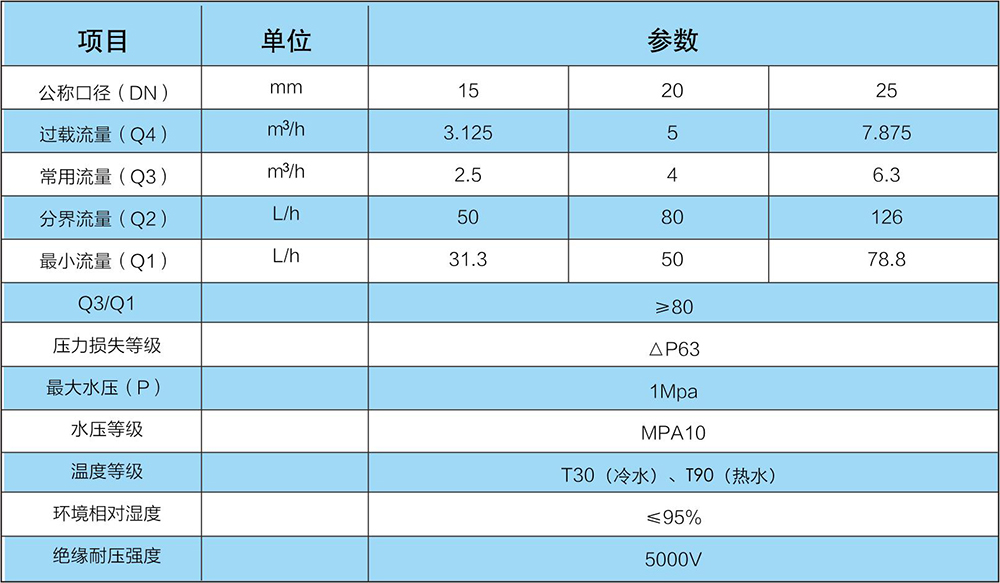

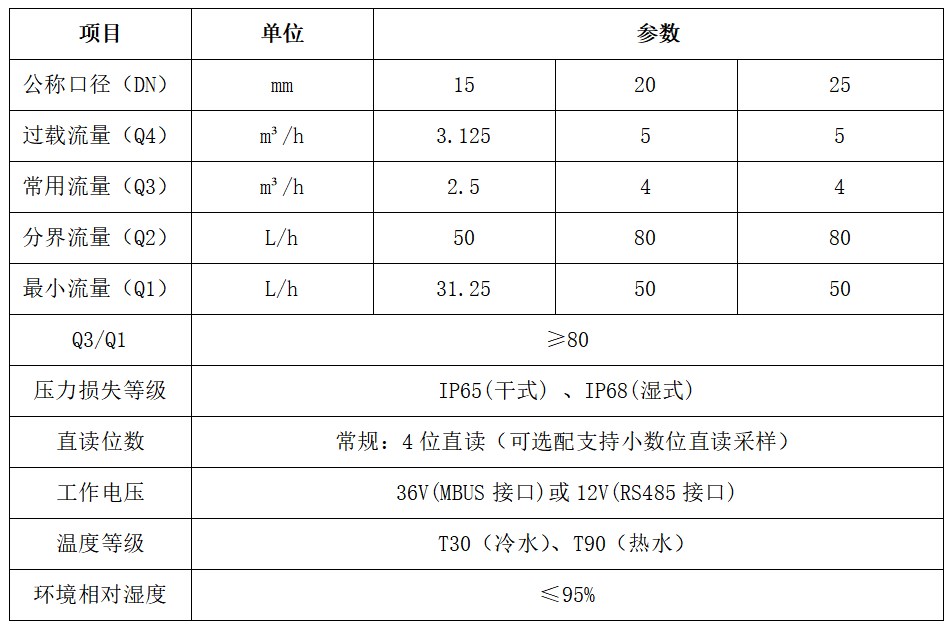

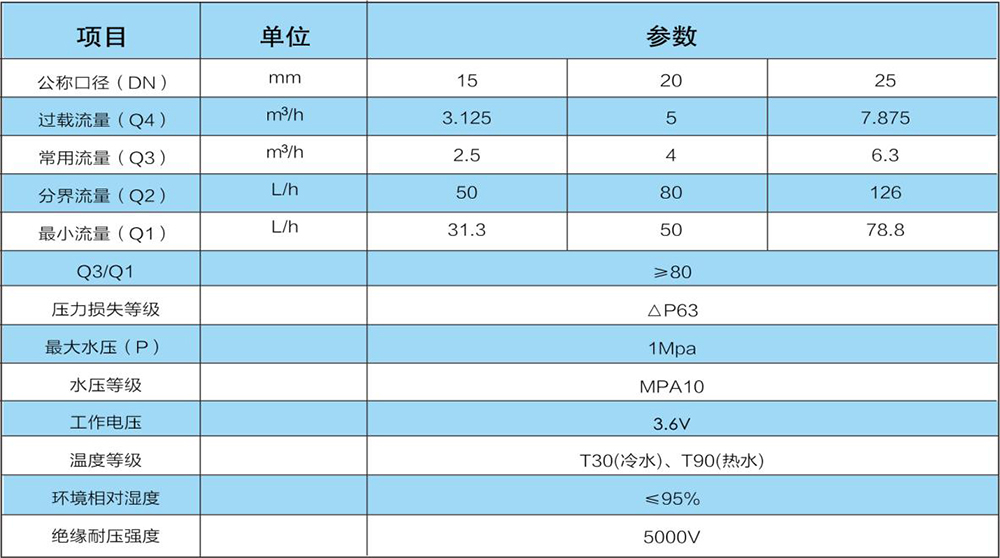

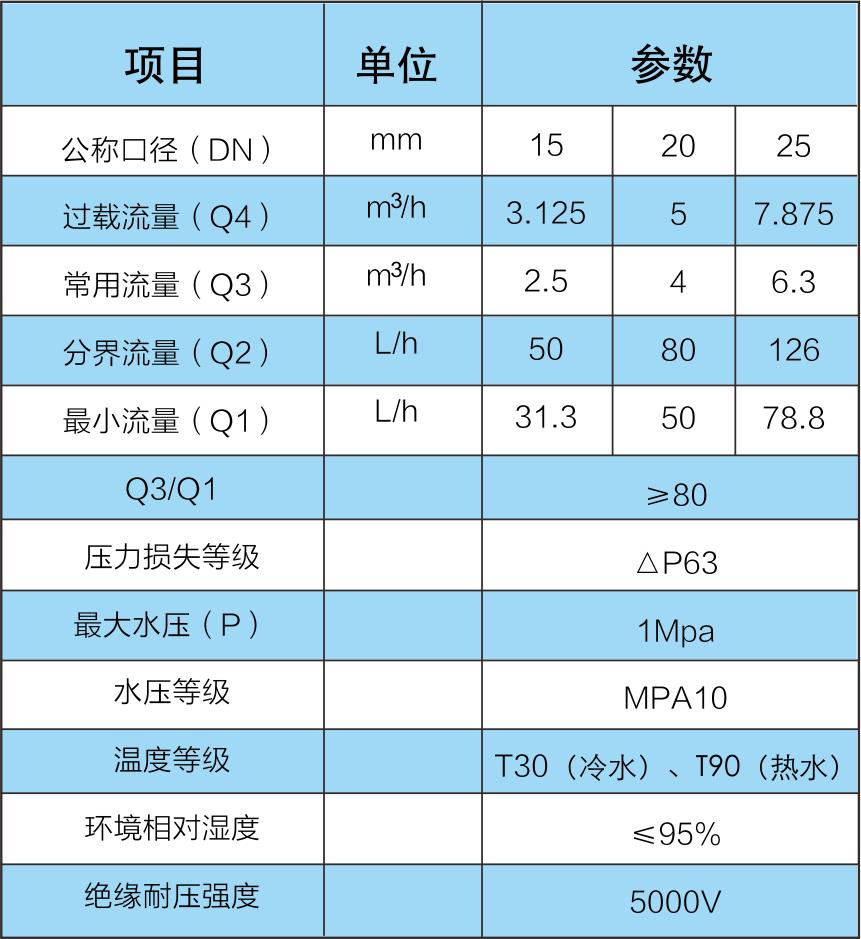

3.1.1.2 水表流量參數

3.1.1.3 性能特點

?直接讀取表計的窗口值，不是累積脈沖換算，沒有累積誤差。

?表計無源、表內無電池，平常零功耗，直讀裝置僅在抄表瞬間加電工作。

?直讀表計有唯一地址碼，可保證地址唯一、正確。

?實時采集水表數據，不是脈沖累加式計量，無需初始化。系統在首次開通及出現故障維修重新啟動后都無需對表初始化，維護的工作量得到極大的降低。

?無源光電遠傳水表直接傳送數碼，而非脈沖信號。它不僅不受機械震動影響，而且不怕磁干擾，所以在復雜的使用環境下能穩定、準確、可靠地實現計量。

?整個系統平時不運行，不供電，只在抄表瞬間供電工作，因而功耗極低，無需內置電源和備用電源,維護簡單，也不會因停電、網絡故障影響而丟失數據。

?采用MBUS或RS485總線通訊，施工難度小，施工成本低，調試簡單容易，帶載能力強，大幅降低設備成本，線路和水表安裝完畢，即可抄表。

?直讀的數據就是遠傳表字輪的窗口實時示值，如同肉眼目測一樣，系統抄讀數據絕對靠，完全解決了其它直讀表進位誤讀的問題，系統抄表數據與遠傳表的示值始終保持零誤差，因此水表發生倒轉情況時，自動抄表數據與水表表字的讀數保持一致。

3.1.2 Lora光電直讀無線遠傳水表

3.1.2.1 概述

Lora無線遠傳光電直讀水表是針對供水公司智能化管理的實際需要，自行研制的一款便于遠程抄表及控制的遠傳水表。它采用我司直讀水表采樣原理為計量基礎，通過微功率免申請計量頻段(470~510MHz)與采集器/集中器進行通信，由集中器統一通過GPRS模塊與主站通信將數據上傳到主站，實現水表使用水量的自動遠程抄收，支持雙向通信，可實時開關閥，實時點抄，表端正常處于低功耗模式，當集中器下發抄表命令后，指定地址的水表喚醒，進行抄表，完畢后繼續進入低功耗，有效地降低了表端功耗。本產品還具備閥門控制功能（可選），方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了生產效益。

Lora無線遠傳直讀水表，符合GB/T778-2007《封閉滿管道中水流量的測量飲用冷水水表和熱水水表》和CJ/T224-2012《電子遠傳水表》的技術要求。通信規約遵循《中華人民共和國城鎮建設行業標準CJ/T 188-2004》。

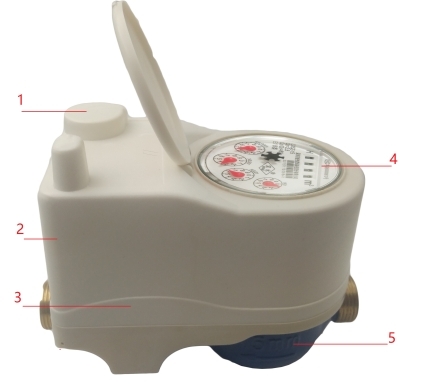

3.1.2.2 主要零部件的功能

1.供電電池： 主要用于存放電池以便拆卸；

2.強制觸發開關：用于調試時觸發喚醒表端；

3.通孔球閥(可選配)：主要是在主電路板的控制下對流經表內的自來水進行關閉與開通的控制。

4.光電直讀采樣模塊：主要用于采樣計量數據；

5.基表：主要用于計量當前用水量；

3.1.2.3 功能特點

■ 本產品采用我司非常成熟穩定的直讀采樣為基礎，讀數準確性可達到100%。

■ 本產品在表體的出水端設置了通孔球作為閥門，以減小閥門對計量的影響，此功能可選配。

■ 電子讀數裝置不影響原來一次儀表的計量精度。

■ 本產品采用IP68的防護設計，使本產品的電路板、供電電池、執行器電機等電氣全部部件與外界大氣完全隔離。

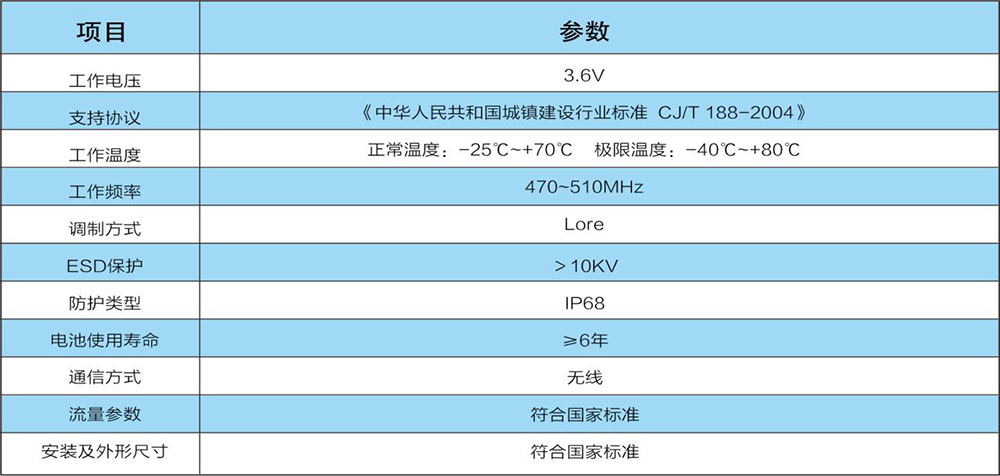

3.1.2.4 技術指標

3.1.2.5 電氣參數

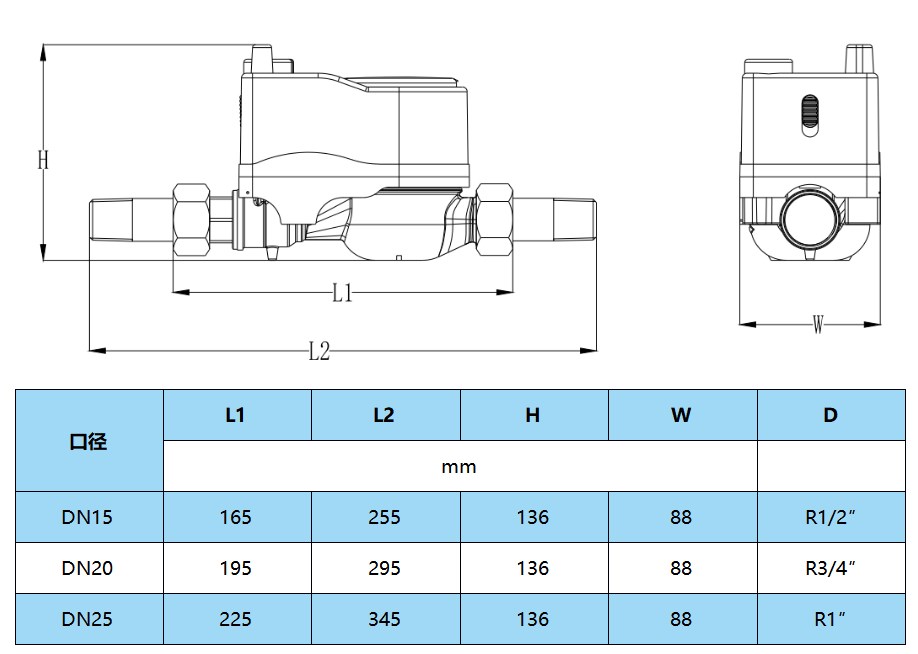

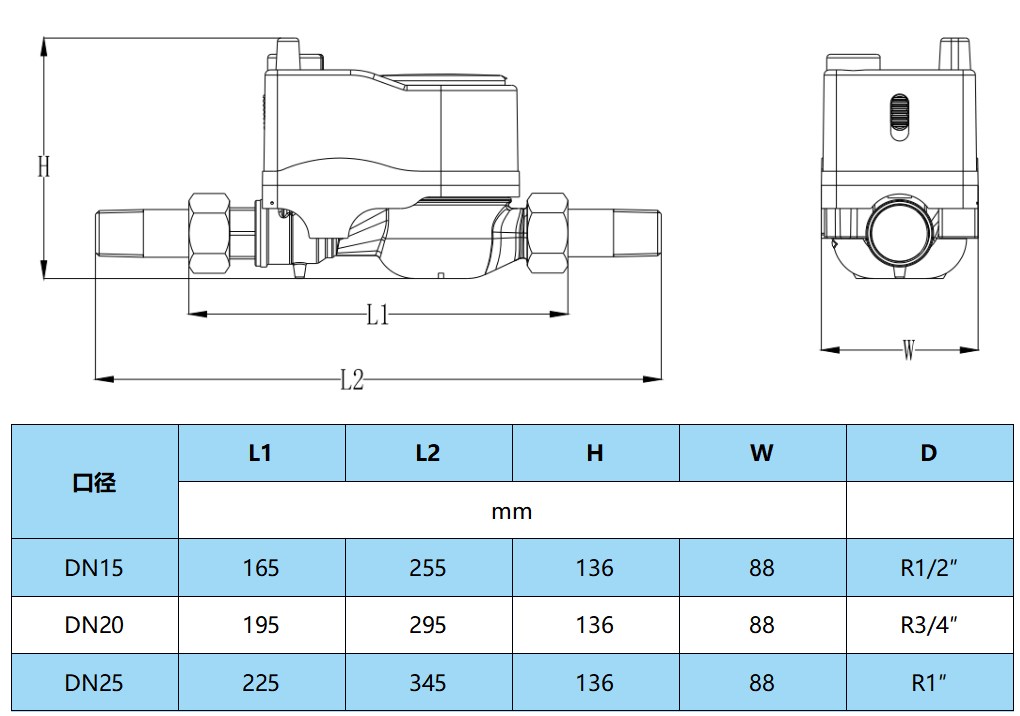

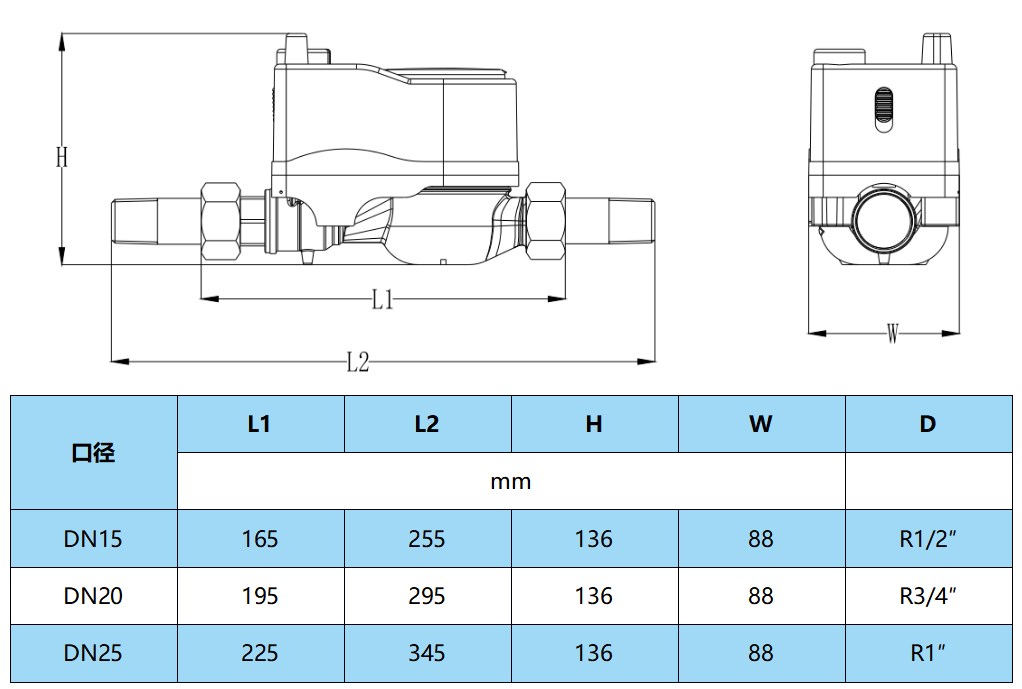

3.1.2.6 安裝圖及尺寸

3.1.3 NB-IoT光電直讀物聯網遠傳水表

3.1.3.1 概述

NB-IoT物聯網遠傳直讀水表是我司自行研制的一款便于遠程抄表及控制的遠傳水表。采用我司直讀水表為計量基礎，通過NB-IoT窄帶蜂窩物聯網進行物聯，實現對水表使用水量的自動遠程抄表，有效地避免了管理部門上門抄表，具備閥門控制功能（可選），方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了生產效益，特別適用于布線困難地廣人稀的環境安裝。

NB-IoT物聯網遠傳直讀水表，符合GB/T778-2007《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T224-2012《電子遠傳水表》的技術要求。通信規約遵循《130通訊協議規范》和《GB4208-2008標準規》規定的防護等級IP68。

3.1.3.2 核心功能

1、遠程抄讀：周期性定時主動上報表計讀數。

2、遠程閥控：可遠程關閥和開閥。

3、預付費：支持預付費和預購量，欠費關閥。

4、預警系統：電池欠壓，計量異常、預購量和預付費使用達到閾值等告警提示，可據不同用戶設置不同應急用水量。

5、大容量存儲：可長達24個月月凍結數據與31天日凍結數據。

6、階梯水價：水價可據用戶類別及用量設置不同基準價和階梯價。

3.1.3.3 功能特點

■ 超長壽命組合電池：標準ER26500電池+SPC1520電池電容組合供電保證8年使用無須更換。

■ 內置/外置天線：支持內置/外置天線、信號穩定可靠，實現全覆蓋，無盲區。

■ 直讀采樣準確度高：基于我司直讀水表遠傳，讀數準確性可達到100%。

■ 上傳頻率靈活設置：數據上傳周期可設置，滿足不同用戶管理需要。

■ 防護等級IP68：防護等級IP68，適應各種復雜環境。

■ 電子單元模塊化結構設計維護更便捷。

■ 系統采用BS架構：無需安裝客戶端，瀏覽器登錄即可，PC機和手機均可支持。

■本產品采用我司非常成熟穩定的直讀采樣為基礎，讀數準確性可達到100%。

3.1.3.4 技術指標

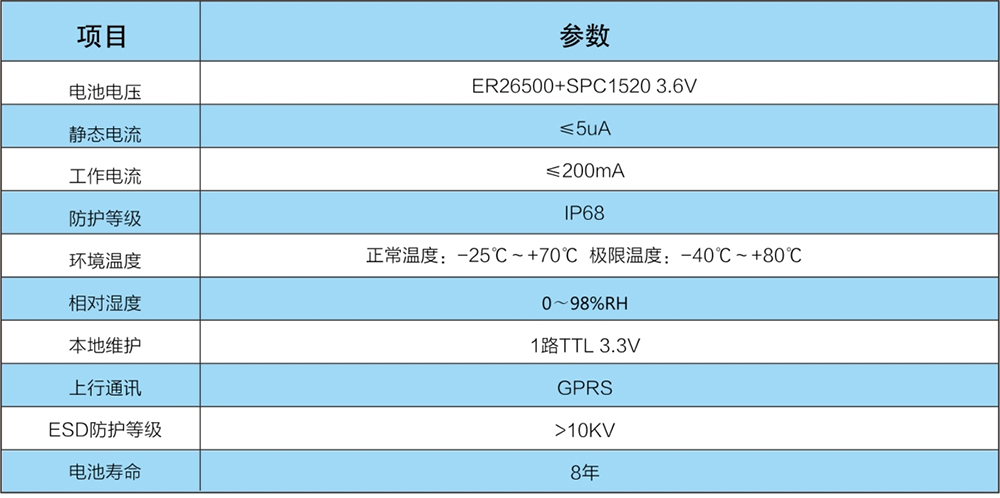

3.1.3.5 電氣參數

3.1.3.6 安裝圖及尺寸

3.1.4 IP物聯遠傳直讀水表

3.1.4.1 概述

IP物聯遠傳直讀水表（以下簡稱IP水表）是針對供水公司智能化管理的實際需要，自行研制的一款便于遠程抄表及控制的遠傳水表。它采用我司直讀水表為計量基礎，通過GPRS或短信方式進行自動聯網通訊，實現水表使用水量的自動遠程抄表，有效地避免了管理部門上門抄表。本產品還具備閥門控制功能（可選），方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了生產效益。

本IP水表，符合GB/T778-2007《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T224-2012《電子遠傳水表》的技術要求。通信規約遵循CJ/T188-2004《戶用計量儀表數據傳輸技術條件》的要求，也可根據用戶需求定制通信協議。

3.1.4.2 功能特點

■ 遠程抄讀： 周期性定時主動上報表計讀數。

■ 遠程閥控：可遠程關閥和開閥 。

■ 預付費： 支持預付費和預購量。

■ 預警系統：電池欠壓，計量異常、預購量和預付費使用達到閾值等告警提示，可根據不同用戶設置不同應急用水量。

■ 大容量存儲：長達24個月月凍結數據。

■ 階梯水價：水價可據用戶類別及用量設置不同基準價和階梯價。

■ GPS定位：GPS地理定位，便于管理。

3.1.4.3 性能優勢

■ 超長壽命組合電池：標準電池電容組合供電保證6年使用無須更換。

■ 內置/外置天線：支持內置/外置天線、信號穩定可靠，實現全覆蓋，無盲區。

■ 直讀采樣準確度高：基于我司直讀水表遠傳，讀數準確性可達到100%。

■ 上傳頻率靈活設置：數據上傳周期可設置，滿足不同用戶管理需要。

■ 防護等級IP68：符合IEC529國際性標準規定防護等級IP68。

■ 電子單元模塊化結構設計維護更便捷。

■ 系統采用BS架構：無需安裝客戶端，瀏覽器登錄即可，PC機和手機均可支持。

3.1.4.4 主要零部件的作用

■ 供電電池： 主要用于存放電池以便拆卸。

■ GPRS天線：主要放置GPRS模塊天線。

■ 表殼：主要用于將計量采集模塊、電路板及閥控電機裝于其內。

■ 光電直讀采樣模塊：主要用于采樣計量數據。

■ 基表：主要用于計量當前用水量。

■ 通孔球閥(可選配)：主要是在主電路板的控制下對流經表內的自來水進行關閉與開通的控制。

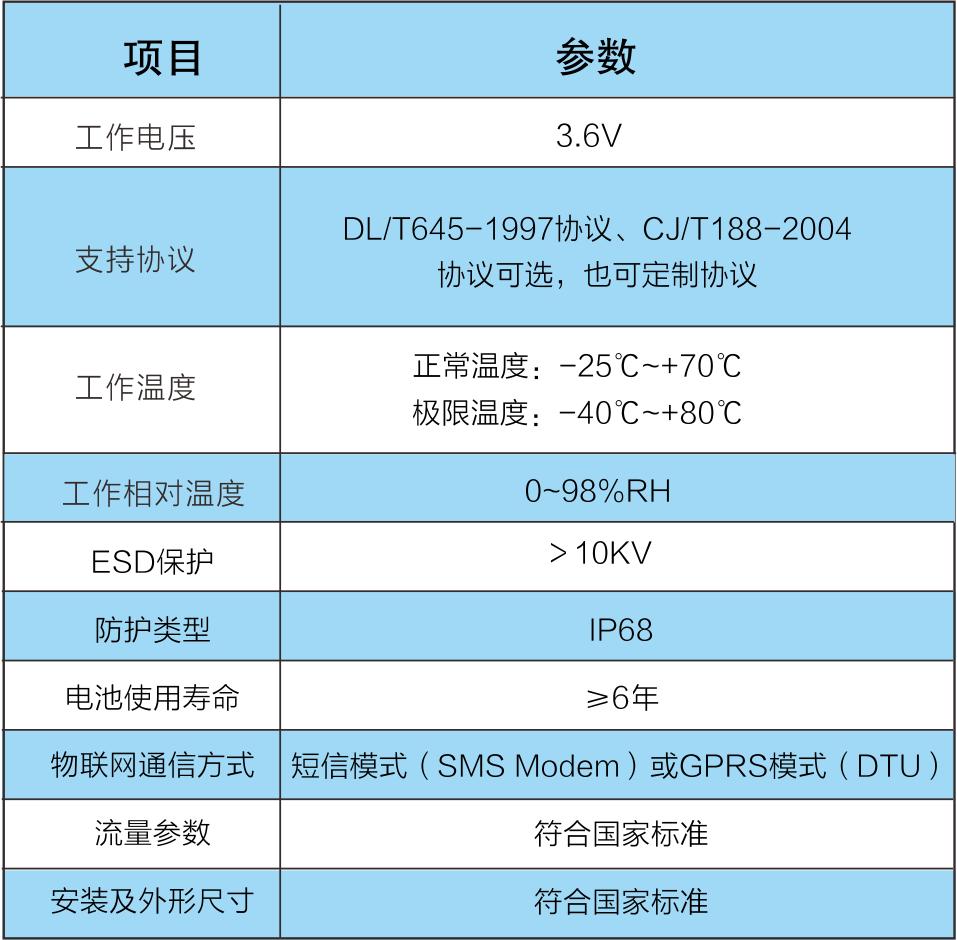

3.1.4.5 技術指標

3.1.4.6 電氣參數

3.1.4.7 安裝圖及尺寸

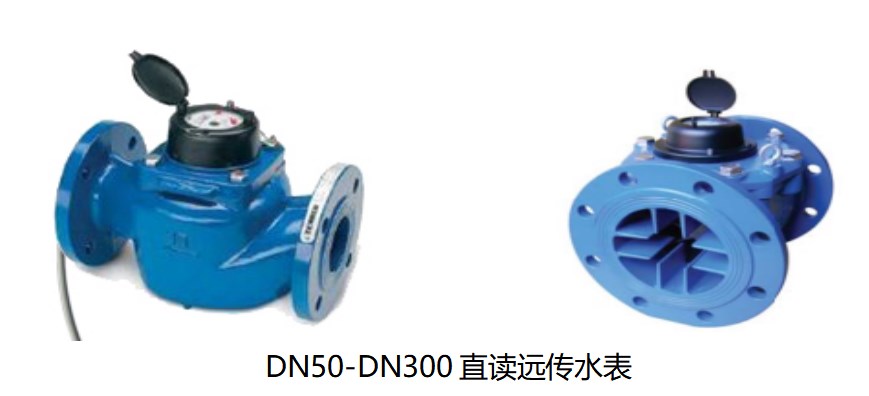

3.1.5 光電直讀大口徑遠傳水表

3.1.5.1 產品介紹

水平螺翼式與垂直螺翼式系列大口徑直讀遠傳水表利用光電直讀采樣技術，直接讀取當前表盤示數，抄表準確率100％，具有高可靠性、高精度和低功耗的特點。

3.1.5.2 工作原理（光電字輪編碼直讀方式）

原理：通過透射式光電轉換，瞬間抄表讀取計數器字輪位置狀態，采用光電編碼器原理，將每個字輪作為一個碼盤，五個紅外接收管感應字輪上的透光槽射過來的紅外光而引起的電平變化組成一組五位數碼，經譯碼后遠傳至系統計算機在抄表界面上顯示與水表窗口值相同的數字。

3.1.5.3 功能特點

■ 光電編碼直讀方案，計量數據準確可靠；

■ 采用外部電源供電時，可實現電子遠傳功能；

■ 選用DL/T 645 通信規約，搭建集中抄表系統更方便；

■ M-BUS/RS485總線設計，現場抗干擾能力更強；

■ 尺寸：水表的公稱口徑、公稱流量、長度、連接螺紋和法蘭符合GB/T778．1—1996《冷水水表第1部分：規范》中表1或表2的規定。

■ 數據引出線規格：RVV2*0.3 mm，長度為100厘米兩芯防水護套線，芯線為多股線，電纜外套金屬軟管。

3.1.5.4 技術指標

■ 接口類型：RS485、MBUS、TTL可選；

■ 計量等級：2級；

■ 單表抄表時間：≤800ms；

■ 傳輸距離：≥1200m；

■ 通訊傳輸速率：1200kps；

■ 工作電源： DC12V±2V；

■ 電子讀數準確性：100%；

■ 殼 體：球墨鑄鐵；

■ 取樣方式：光電編碼直讀；

■ 額定功耗：供電時≤1毫安，讀數時≤12毫安；

■ 該產品具有IP68防水標準。

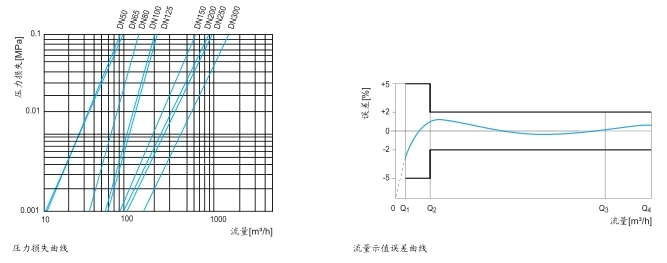

3.1.5.5 大口徑水表相關參數

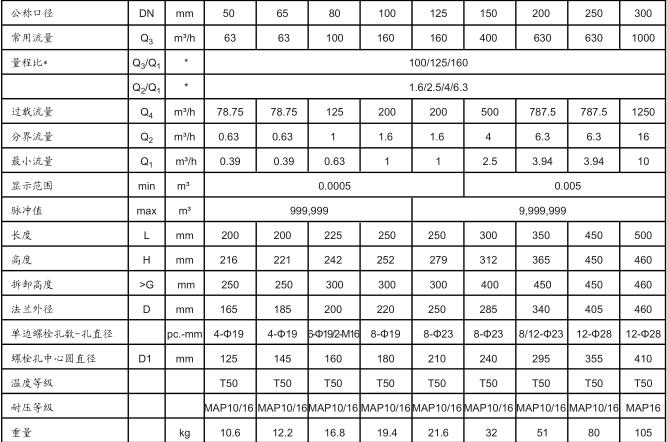

■ LXLGY水平螺翼式結構直讀大口徑水表參數

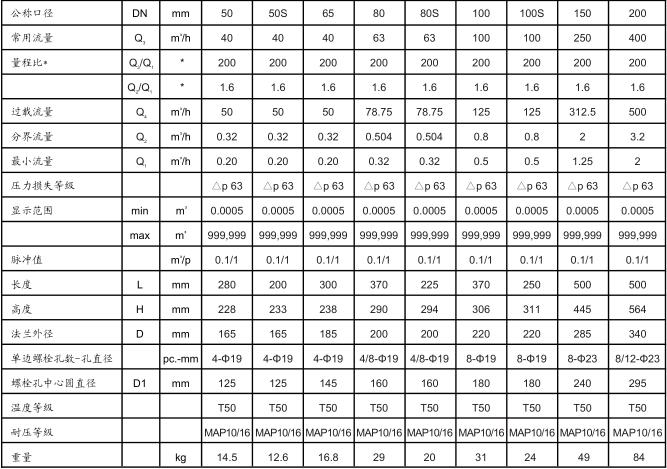

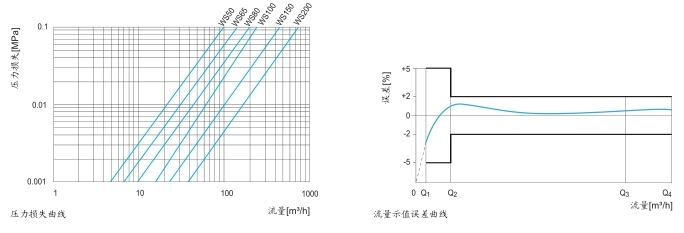

■ 垂直螺翼式結構直讀大口徑水表參數

3.1.5.6 產品特點

■ WS垂直螺翼式水表的結構設計結構緊湊、簡單、合理，無蝸輪蝸桿傳動鏈，葉輪直接驅動計數器；同時采用高硬度軸及其特殊的軸承系統，阻力小，傳動效率高，始動流量非常低，耐磨也大大加強。具有量程范圍寬，流通能力大，高流量區壓力損失小，低流量區測量精度高的特點；

■ 計數器采用銅密封處理，防水等級達到IP68；

■ 內置不銹鋼濾網。

3.2 數據采集設備解決方案

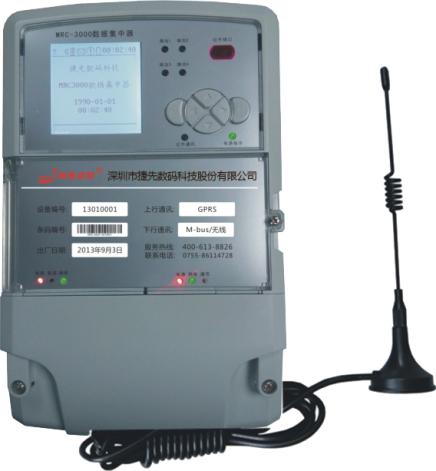

3.2.1 MRC-3000型數據集中器

3.2.1.1 概述

MRC-3000數據集中抄表終端采用高性能32位ARM9內核硬件平臺，自主嵌入式操作系統，具有強大的功能擴展和系統升級的空間，能夠通過設定或定時采集并存儲水表的各項數據，并能通過GPRS或以太網與主站交換數據，具有SDRAM 64M超大數據運行空間和Nand Flash 128M 數據存儲空間，能夠保證停電后數據可保存10年不丟失。終端采用大屏幕液晶顯示，同時具備紅外、RS485、M-Bus、無線等通訊接口,可滿足掛載采集器和直接掛載表計具等多種抄表模式。完備的自恢復電路設計，確保設備正常工作，防止死機。本終端采用先進的超低功耗大規模集成電路技術，關鍵元器件選用國際知名品牌的長壽命器件，提高了產品的可靠性和壽命。

3.2.1.2 功能特點

■ 數據采集、處理功能：可實時召測或根據設定的抄讀間隔自動采集遠傳表相關數據信息。

■ 定時自動采集：集中器根據主站設置的抄表方案自動采集遠傳表的數據。

■ 抄收功能：數據集中器主要完成對遠傳表數據進行采集和監控，并且把這些監控?cái)?shù)據通過無線（GPRS，CDMA，GSM）或者有線（以太網等）通道上傳到監控中心（主站）。并且具備接收控制中心命令進行實時全部抄收和隨機抄收功能。

■ 設置功能：可設置自動抄表周期、抄收間隔、抄讀間隔等，并且防止非授權人員操作的措施。

■ 擴展功能：可接收控制中心命令或按照設定凍結時間，實時指定時間對水氣熱表累計量的凍結。

■ 校時功能：集中器采用高精度的實時時鐘芯片，能準確記錄當前時間，計時單元的日計時誤差≤1S/d，支持主站遠程校時，保持終端始終與主站一致。

■ 控制功能：可接收控制中心命令，控制預付費用戶的打開和關閉。

■ 無線遠程通信功能：集中器內嵌GPRS/CDMA/GSM無線數據通信模塊。

■ 數據存儲功能：集中器的存儲系統采用8M的SPI FLASH電子盤?？砷L時間保存各種數據。

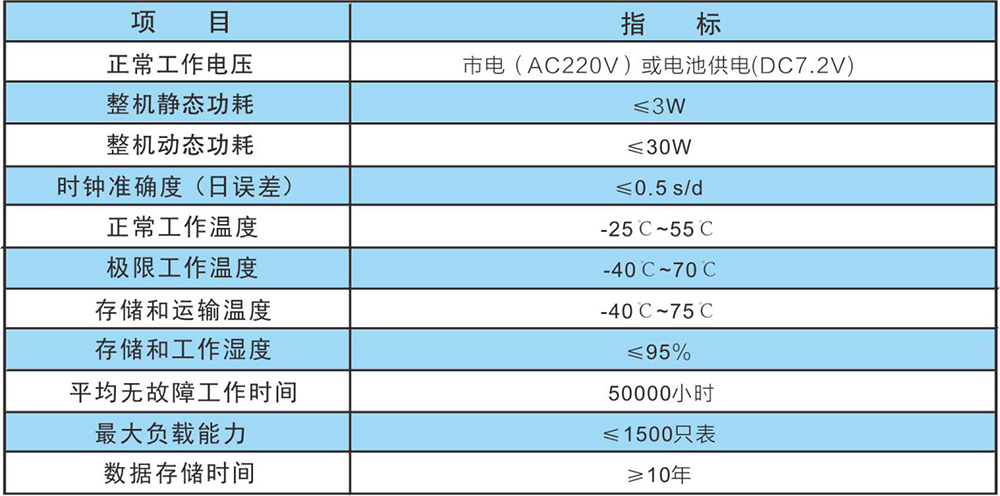

3.2.1.3 技術參數

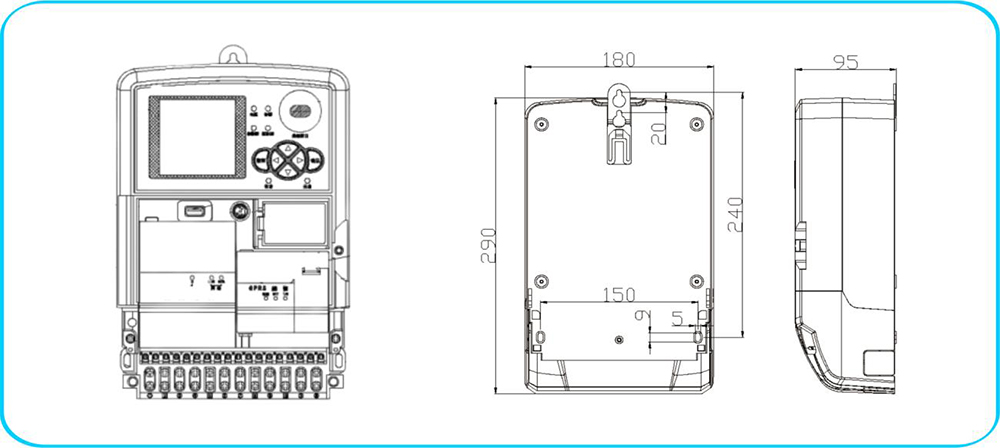

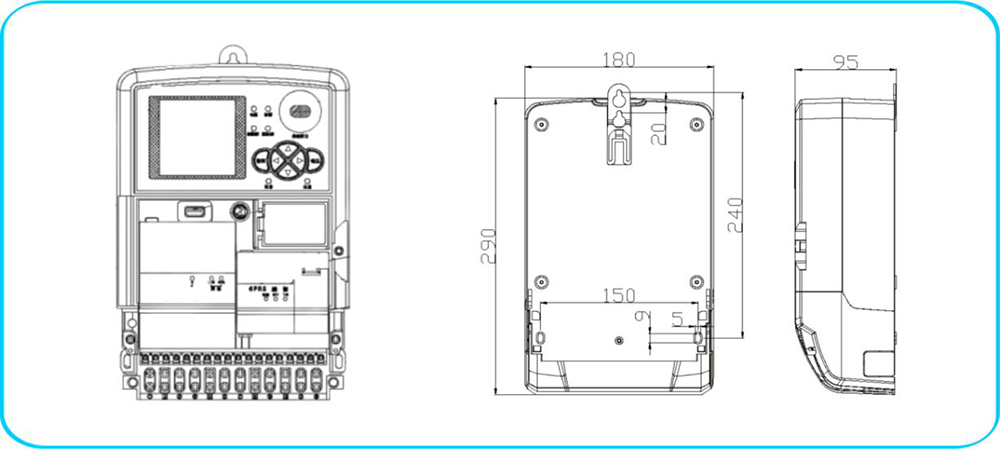

3.2.1.4 安裝尺寸圖

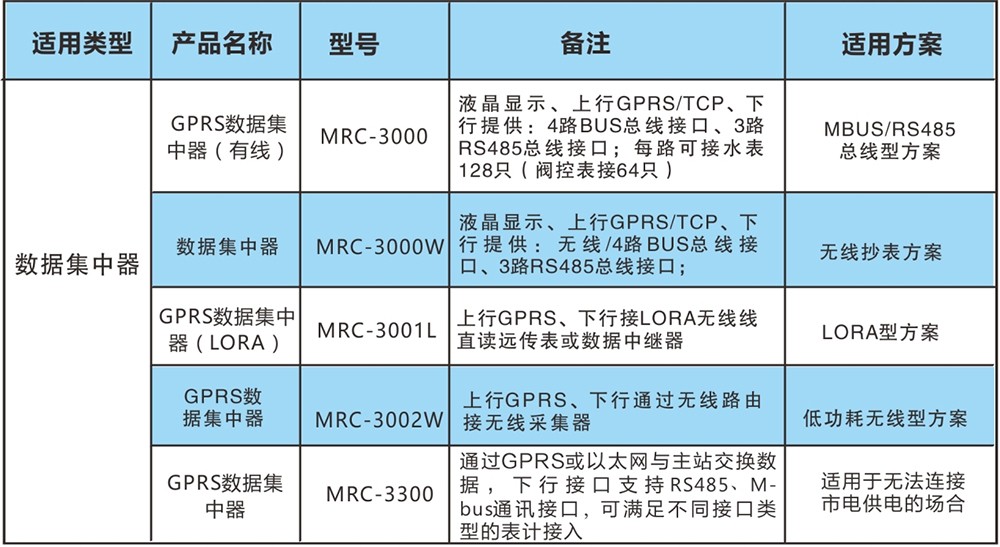

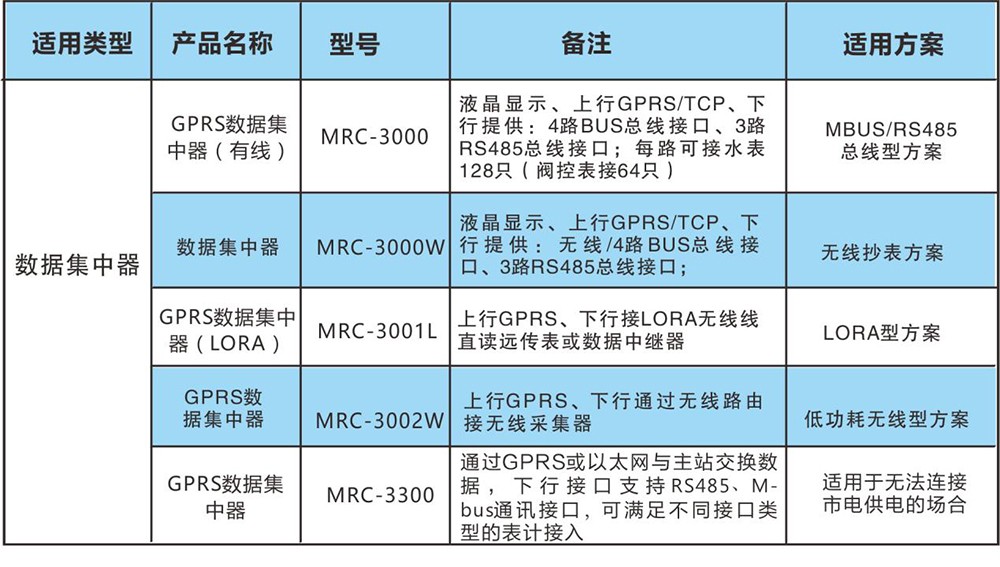

3.2.1.5 集中器類型明細表

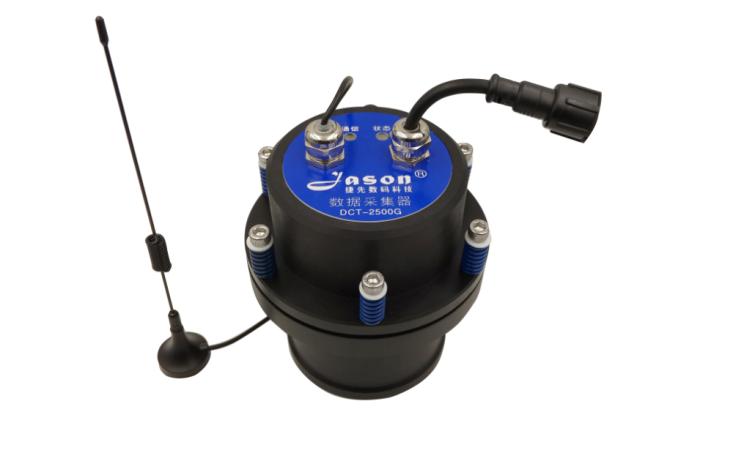

3.2.2 DCT-2500G型數據采集器

3.2.2.1 概述

DCT-2500G型數據采集器是以監測設備為核心，運用公網（GPRS）無線通信技術和現代傳感器技術，采集、存儲和傳輸大口徑遠傳水表流量數據及壓力傳感器數據。

3.2.2.2 功能特點

■ 通過GPRS（中國移動或中國聯通均可）網絡接入設備數據傳送至平臺系統；

■ 具備高性能吸盤天線，確保數據采集器可以在管道井中正常通信；

■ 可采集RS485遠傳大口徑水表數據、壓力變送器數據和遠程控制管道上閥門開關，通信協議支持645 協議和188協議；

■ 數據采集器按用戶設定周期采集和存儲遠傳水表的數據。周期為1分鐘～1天，以分鐘為單位，默認為5分鐘；

■ 數據采集器按用戶定義的周期把發送周期內記錄的數據通過GPRS無線通信技術發送到數據中心服務器。發送周期可選：1小時、6小時、24小時，默認為6小時；

■ 發送周期從發送基準時間開始，每隔一個發送周期時間，數據采集器啟動GPRS發送數據，發送基準時間可任意設定；

■ 數據采集器采用4節高功率鋰氬電池供電，默認情況下工作時 （每6小時通訊一次），電池一次性使用壽命大于8年；

■ 數據采集器可通過GPRS方式進行遠程配置。也可通過485通信方式使用電腦進行設備配置。

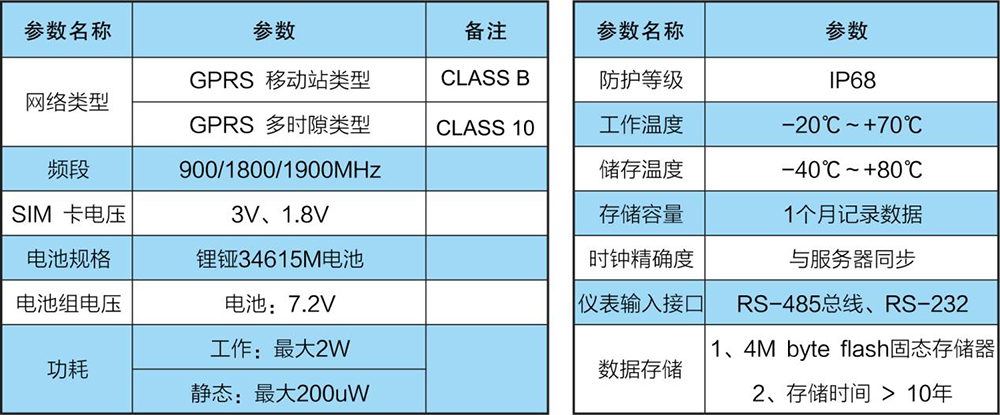

3.2.2.3 性能參數

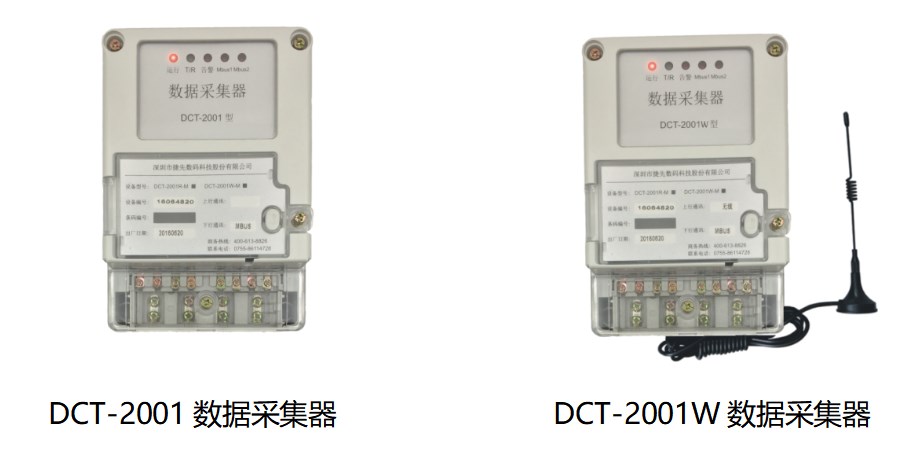

3.2.3 DCT-2001型數據采集器

3.2.3.1 概述

DCT-2001數據采集器是我司開發應用于水表、氣表、熱量表等智能網絡抄表系統的專用擴展設備，每一個輸出端口引出一條擴展總線，擴展總線連接計量表。系統向下通過尋址方式控制水表電源的通斷并讀取表計數據信息來實現集中抄表和單機抄表，本產品還具有防雷、總線隔離、故障指示、過載保護、短路保護等功能。

3.2.3.2 功能特點

■ 系統通過尋址方式訪問對應數據采集器輸出通道內的表計，而不影響其它數據采集器輸出通道內表計工作。

■ 通道輸出擴展，在網絡數據傳輸時，實時為該通道表計進行供給電源和進行數據通訊；

■ 對通信鏈路的信號進行放大，可延長網絡傳輸距離及增加網絡負載能力。

■ 僅在抄表時對下行表計供電，系統整體功耗降低，抗干擾能力強。

■ 能自動測試下行Mbus通道負載情況，具有短路、過載指示功能，同時切斷有故障的通道，保障設備不被損壞。

■ 數據采集器采用電力工業級開關電源供電，具有輸入電壓范圍大、輸出功率大，電源效率高等特點。

■ 其中DCT-2001W型數據采集器與數據集中器通過無線連接，降低施工難度。

3.2.3.3 電氣參數

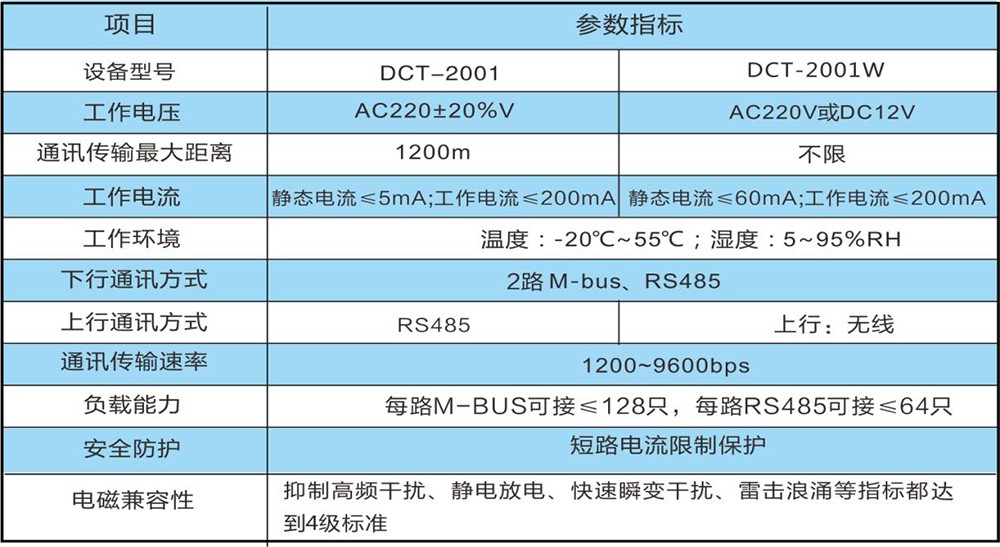

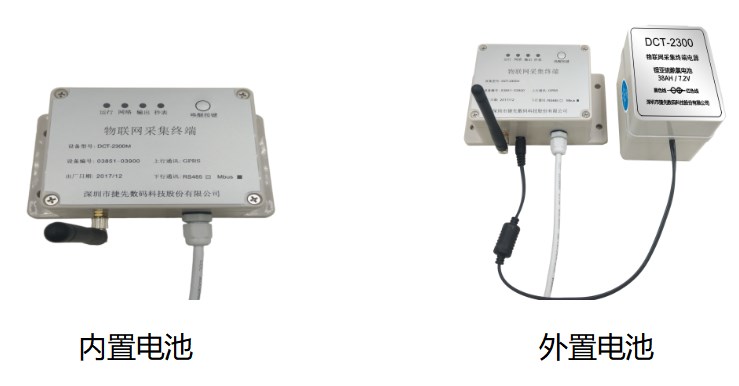

3.3.4 DCT-2300M/R 物聯網采集終端

3.3.4.1 產品簡介

DCT-2300系列物聯網采集終端（以下簡稱終端）是一種集合了物聯網技術（2G物聯網模塊或NB-IoT模塊）、超低功耗技術和智能抄表于一身的智能網絡抄表設備，它采用電池供電，特別適用于取電和布線困難的抄表場合；可單獨設置抄表時間和上報周期。本終端采用高性能8位超低功耗MCU硬件平臺，內部擴展 512-Kbit EEPROM數據存儲空間，能定時采集并存儲水表的各項數據。上行通信通過GPRS無線遠傳與主站交換數據。下行接口可接入RS485表計或M-bus表計。

3.3.4.2 產品特點

■ 非正常工作時超低休眠電流，以保障電池使用壽命；

■ 通過GRPS無線遠傳抄表，無空間距離限制；

■ 可靈活選配不同的電池容量確定抄表數量和使用年限，支持外置電池供電或內置電池供電；

■ 具有電池電壓低告警和根據表計數量判斷過載等功能；

■ 可通過本地導入表計檔案、調試和設置參數等操作；

■ 可隨時通過喚醒按鍵喚醒設備進行進入工作狀態；

■ 壁式安裝，外殼密封性好；

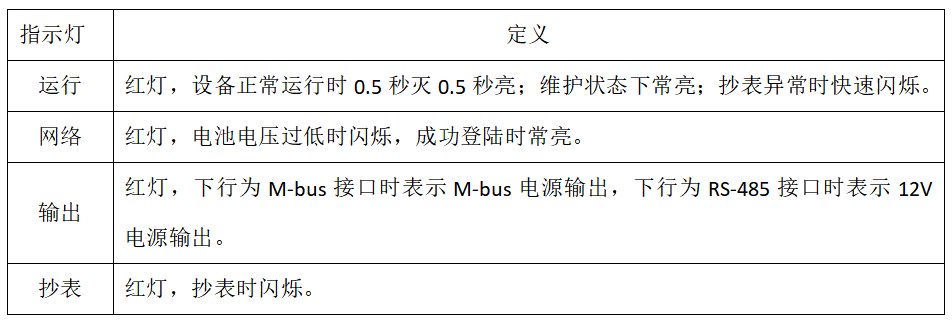

■ 具有運行、網絡、抄表等指示燈指示功能，方便調試使用。

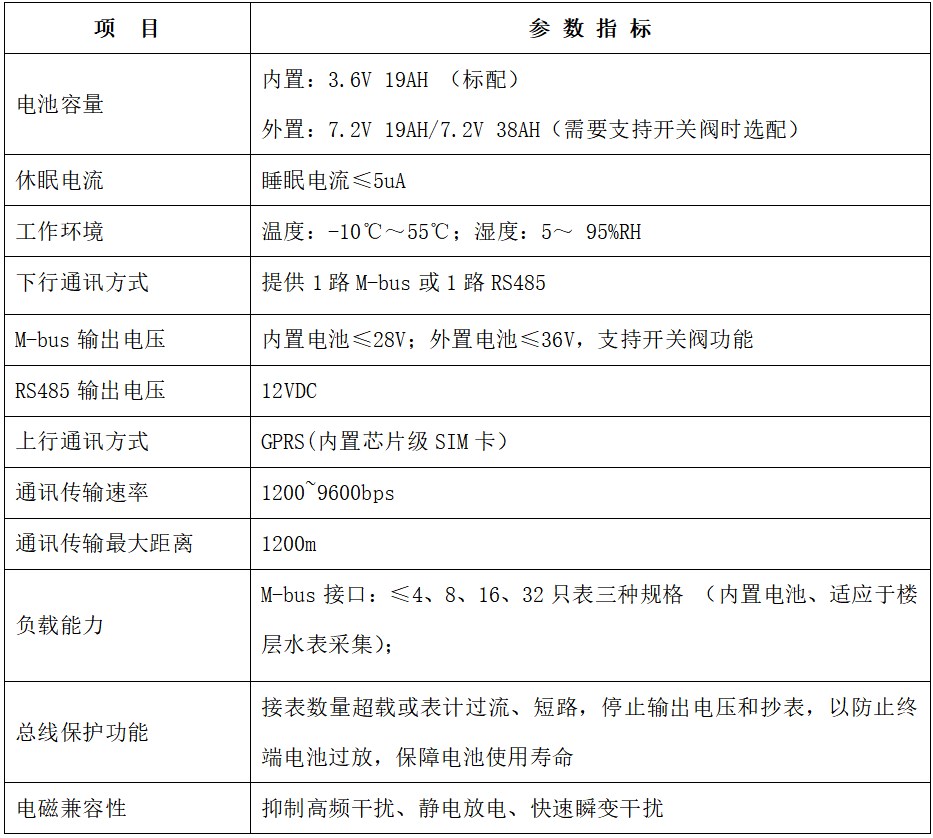

3.3.4.3 技術參數：

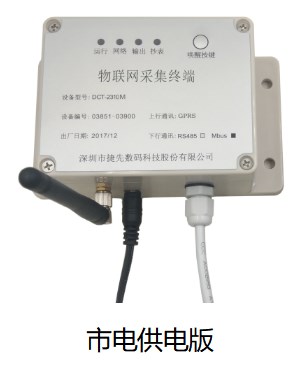

3.3.5 DCT-2310M/R 物聯網采集終端

3.3.5.1 產品簡介

DCT-2310系列物聯網采集終端（以下簡稱終端）是一種集合了物聯網技術（2G物聯網模塊或NB-IoT模塊）、和智能抄表于一身的智能網絡抄表設備，它采用電源適配器供電，適用于單元樓宇或管理表計數量在128只以內的自動抄表場合；支持實時在線抄表，可單獨設置抄表時間和上報周期。本終端采用高性能8位超低功耗MCU硬件平臺，內部擴展 512-Kbit EEPROM數據存儲空間，能定時采集并存儲水表的各項數據。上行通信通過GPRS無線遠傳與主站交換數據。下行接口可接入RS485表計或M-bus表計。

3.3.5.2 產品特點

■ 電源適配器供電，支持實時在線抄表；

■ 僅在抄表時輸出電壓給表計供電，系統整體功耗降低，抗干擾能力強；

■ 具有根據表計數量判斷過載功能；

■ 可通過本地導入表計檔案、調試和設置參數等操作；

■ 可隨時通過喚醒按鍵喚醒設備進行進入工作狀態；

■ 壁式安裝，外殼密封性好；

■ 具有運行、網絡、抄表等指示燈指示功能，方便調試使用。

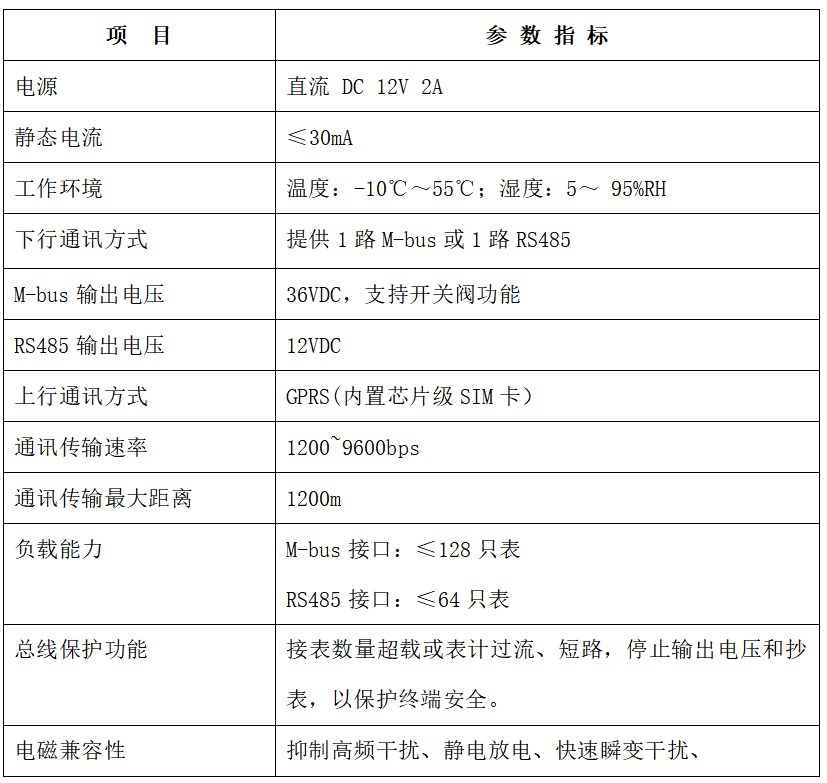

3.3.5.3 技術參數

3.3.5.4 主要功能

■ 無線遠程通信功能：終端內嵌GPRS或NB-IoT無線數據通信模塊，它利用GPRS無線數據業務進行終端數據通信；

■ 定時數據采集與存儲：按照所設定的時間周期自動對表計數據進行采集和凍結，并主動上報數據；

■ 狀態檢測與告警功能：終端具有多種異常智能檢測、分析并自動報警功能，并可將異常信息主動上報給主站；

■ 狀態指示功能和按鍵功能：具有終端運行和無線通信狀態指示功能和按鍵功能。

■ 終端進入維護狀態下，配合現場調試軟件，可對終端各項數參數進行設置，如主站IP地址和端口號IP、終端地址、下行抄表類型、表檔案導入等；

■ 終端進入維護狀態下，配合現場調試軟件，通過抄表接口能查詢終端各種信息，如版本、告警信息、主站IP地址和端口號等信息。

3.3.5.5 現場安裝調試

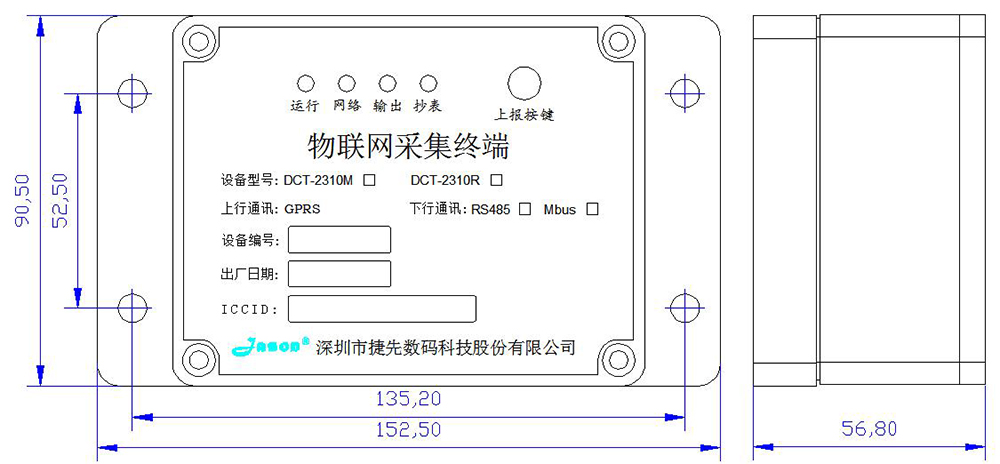

■ 外形與安裝尺寸

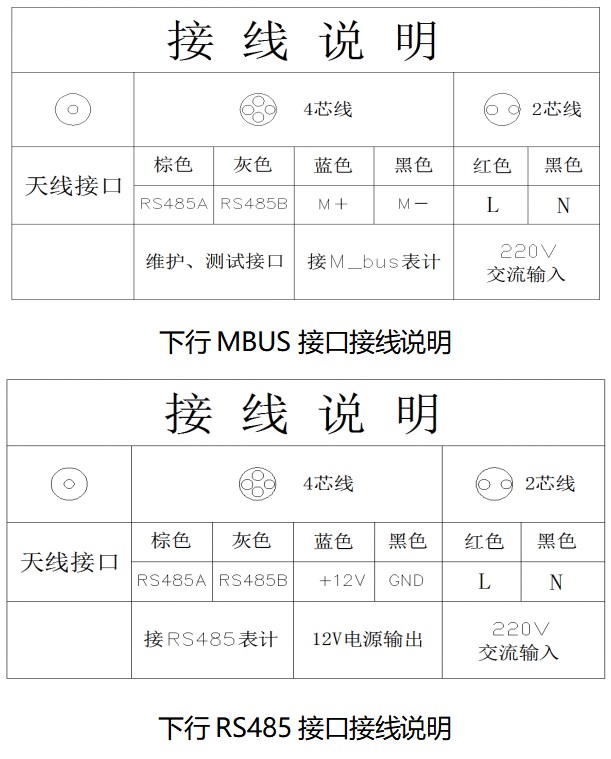

■ 接線說明

3.3.5.6 按鍵功能:

5秒內按3次上報按鍵進入主動上報狀態，如終端已有表檔案則直接進入抄表狀態，此時抄表燈每進行一次抄表閃爍一次，當抄表燈不再閃爍時表示抄表完成，進入數據上報流程，與主站通訊成功后網絡燈常亮。

3.3.5.7 終端維護功能

長按上報按鍵5S，直到狀態指示燈常亮，即進入維護狀態，通過現場調試軟件和抄表接口，可對終端各項數參數進行設置，如主站IP地址和端口號、終端地址、下行抄表類型、表檔案導入等。同時也可查詢終端各種信息，如版本、主站IP地址和端口號、上報次數、維護接口類型等信息。

注意，維護接口無通信數據時1分鐘內自動退出，設備進入正常運行狀態。

3.3.5.8 參數設置、檔案下載和調試

■ 長按上報按鍵進入維護模式：長按上報按鍵5S直到狀態指示燈常亮即進入維護模式，此時可對終端進行各項參數設置和查詢，檔案下載。注意：參數設置出廠時已經配置好，無特殊情況請勿更改。

■ 檔案下載：打開“物聯網采集終端調試軟件”，按操作手冊說明導入表配置檔案。

■ 表數據查詢：打開“物聯網采集終端調試軟件”，按操作手冊讀取表數據，以確認檔案正確是否正確。

3.3.6 集中器類型明細表

3.3 供水管網端解決方案

GPRS聯網：主站服務器、分站服務器、服務終端、集中器需要路由、交換機、防火墻等設備以及中國移動、中國聯通網絡運營商的網絡支持。

以太網（局域網和廣域網）：小區管理主站、服務器和集中器之間需要通過路由、交換機等設備聯接，集中器必須有固定的IP 地址，小區管理主站、服務器和集中器進行網內連接或者遠程網絡聯接。

該系統適用于供水企業遠程監測供水管網，工作人員可以在調度中心遠程監測全市供水管網的壓力及流量情況?？茖W(xué)指揮各水廠啟停供水設備，保障供水壓力平衡、流量穩定；及時發現和預測爆管事故的發生。供水管網SCADA在線監控系統是水司供水調度管理系統的一個子系統，主要由水司調度中心、通信平臺、監測終端、壓力變送器和流量儀表組成。實時或者定時把數據、運行狀態以及報警信號通過無線方式（GPRS?或GMS?短信）發送到數據服務器；通過“遠程監測管理軟件”對現場儀表進行動態監控，對現場異常情況進行及時提醒，并調度人員排查異常情況，同時通過軟件的多種分析功能提供各種應用性報表，為降低產銷差、做出合理供水管理決策提供強有力的技術支撐。

3.4 信息化解決方案

3.4.1 管理站通信網絡技術特點

3.4.1.1 傳輸體系

二級網絡均采用網絡傳輸方式，直讀計量智能表計至集中器采用微功率免申請計量頻段(470~510MHz)方式傳輸數據，集中器至管理站管理計算機采用GPRS網絡傳輸數據，保證了數據的同步。

3.4.1.2 管理站通信系統配置

管理站可根據實際需求采用有線或無線網絡接入方式，保證數據傳輸?shù)姆€(wěn)定。管理站通信系統，網絡設備配置均采用專用通信模塊（以太網、光纖以太網、GPRS、INTERNET等）建立數據傳輸網絡。

3.4.1.3 數據存儲設備

本技術方案的數據存儲，采用集中存儲方式加分布式存儲備份，即可分為集中器端存儲，同時數據上傳到后臺計算機管理中心。在管理站管理計算機設置數據庫，由數據庫負責存儲表的計量數據。管理站數據庫與集中器數據保持同步，以達到數據互為備份的目的，保證了數據的安全存儲。

3.4.1.4 系統的安全性

本通信系統由二級網絡組成，各級通信系統相互獨立，均通過專用線路組建網絡，相互沒有依存關系，系統間只需相互提供網絡接口，保證了整個系統的高級安全性。

公網故障時，管理站管理計算機可獨立完成數據存儲和控制管理工作，并且將全部數據存儲，網路恢復時可通過查看歷史數據或?qū)θ笔?shù)據補充存儲，以達到保證數據完整的目的。

3.5 抄表收費系統方案

3.5.1 方案概述

MRC-3000數據集中抄表終端采用高性能32位ARM9內核硬件平臺，自主嵌入式操作系統，具有強大的功能擴展和系統升級的空間，能夠通過設定或定時采集并存儲水表的各項數據，并能通過GPRS或以太網與主站交換數據，具有SDRAM 64M超大數據運行空間和Nand Flash 128M 數據存儲空間，能夠保證停電后數據可保存10年不丟失。終端采用大屏幕液晶顯示，同時具備紅外、RS485、M-Bus、無線等通訊接口,可滿足掛載采集器和直接掛載表計具等多種抄表模式。完備的自恢復電路設計，確保設備正常工作，防止死機。本終端采用先進的超低功耗大規模集成電路技術，關鍵元器件選用國際知名品牌的長壽命器件，提高了產品的可靠性和壽命。

3.5.2 功能特點

■ 數據采集、處理功能：可實時召測或根據設定的抄讀間隔自動采集遠傳表相關數據信息。

■ 定時自動采集：集中器根據主站設置的抄表方案自動采集遠傳表的數據。

■ 抄收功能：數據集中器主要完成對遠傳表數據進行采集和監控，并且把這些監控?cái)?shù)據通過無線（GPRS，CDMA，GSM）或者有線（以太網等）通道上傳到監控中心（主站）。并且具備接收控制中心命令進行實時全部抄收和隨機抄收功能。

■ 設置功能：可設置自動抄表周期、抄收間隔、抄讀間隔等，并且防止非授權人員操作的措施。

■ 擴展功能：可接收控制中心命令或按照設定凍結時間，實時指定時間對水氣熱表累計量的凍結。

■ 校時功能：集中器采用高精度的實時時鐘芯片，能準確記錄當前時間，計時單元的日計時誤差≤1S/d，支持主站遠程校時，保持終端始終與主站一致。

■ 控制功能：可接收控制中心命令，控制預付費用戶的打開和關閉。

■ 無線遠程通信功能：集中器內嵌GPRS/CDMA/GSM無線數據通信模塊。

■ 數據存儲功能：集中器的存儲系統采用8M的SPI FLASH電子盤?？砷L時間保存各種數據。

3.5.3 技術參數

3.5.4 安裝尺寸圖
